PowerFlex 4M Drives

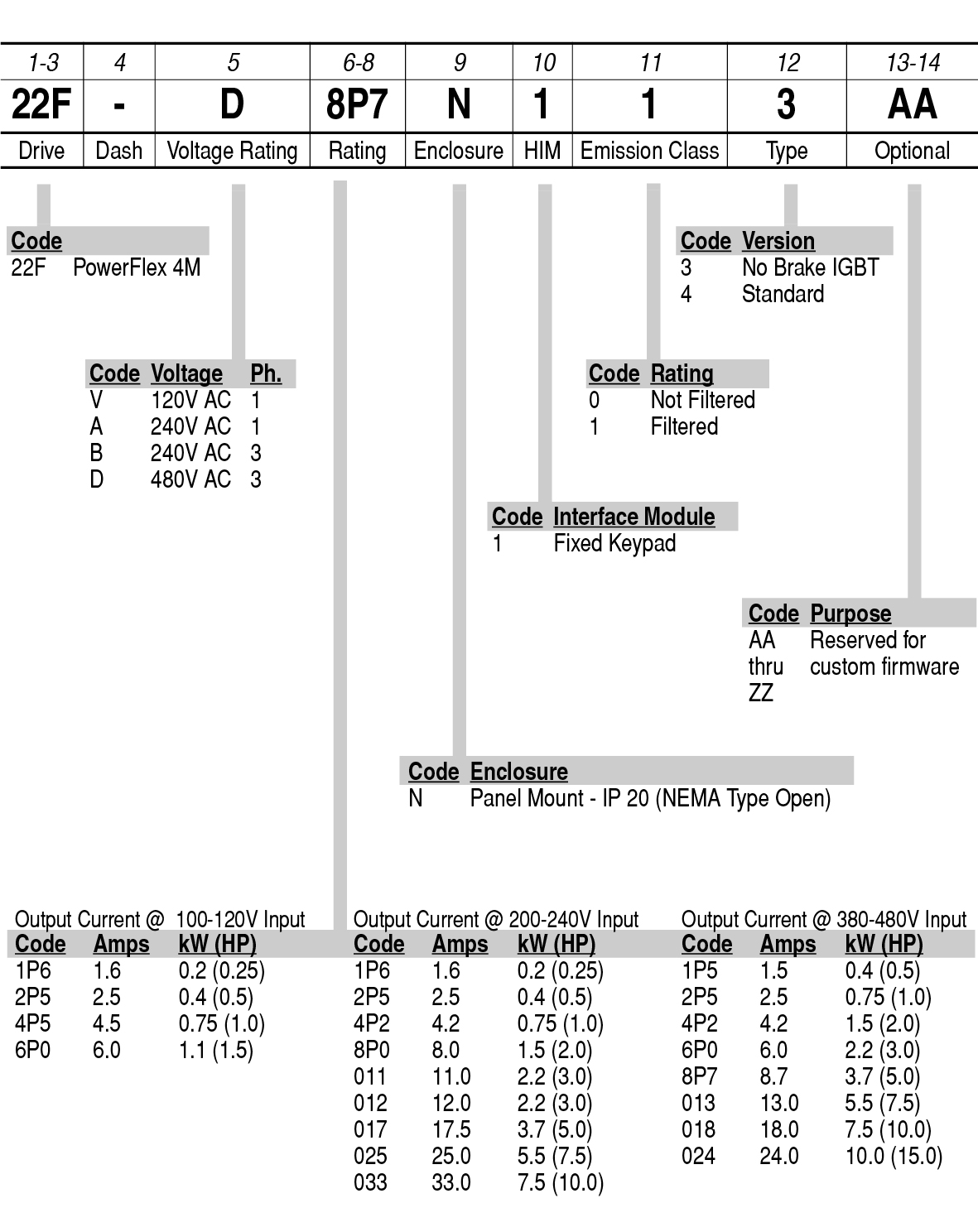

Drive Ratings | Catalog Number | Frame Size | |||
Input Voltage | kW | HP | Output Current (A) |
Panel Mount | |
120V 50/60 Hz 1-Phase |
0.2 | 0.25 | 1.6 | 22F-V1P6N103 | A |
0.4 | 0.5 | 2.5 | 22F-V2P5N103 | A | |
0.75 | 1.0 | 4.5 | 22F-V4P5N103 | B | |
1.1 | 1.5 | 6.0 | 22F-V6P0N103 | B | |
240V 50/60 Hz 1-Phase |
0.2 | 0.25 | 1.6 | 22F-A1P6N103 | A |
0.4 | 0.5 | 2.5 | 22F-A2P5N103 | A | |
0.75 | 1.0 | 4.2 | 22F-A4P2N103 | A | |
1.5 | 2.0 | 8.0 | 22F-A8P0N103 | B | |
2.2 | 3.0 | 11.0 | 22F-A011N103 | B | |
240V 50/60 Hz 1-Phase With Integral EMC Filter(1) |
0.2 | 0.25 | 1.6 | 22F-A1P6N113 | A |
0.4 | 0.5 | 2.5 | 22F-A2P5N113 | A | |
0.75 | 1.0 | 4.2 | 22F-A4P2N113 | A | |
1.5 | 2.0 | 8.0 | 22F-A8P0N113 | B | |
2.2 | 3.0 | 11.0 | 22F-A011N113 | B | |
240V 50/60 Hz 3-Phase |
0.2 | 0.25 | 1.6 | 22F-B1P6N103 | A |
0.4 | 0.5 | 2.5 | 22F-B2P5N103 | A | |
0.75 | 1.0 | 4.2 | 22F-B4P2N103 | A | |
1.5 | 2.0 | 8.0 | 22F-B8P0N103 | A | |
2.2 | 3.0 | 12.0 | 22F-B012N103 | B | |
3.7 | 5.0 | 17.5 | 22F-B017N103 | B | |
5.5 | 7.5 | 25.0 | 22F-B025N104(3) | C | |
7.5 | 10.0 | 33.0 | 22F-B033N104(3) | C | |
480V 50/60 Hz 3-Phase |
0.4 | 0.5 | 1.5 | 22F-D1P5N103 | A |
0.75 | 1.0 | 2.5 | 22F-D2P5N103 | A | |
1.5 | 2.0 | 4.2 | 22F-D4P2N103 | A | |
2.2 | 3.0 | 6.0 | 22F-D6P0N103 | B | |
3.7 | 5.0 | 8.7 | 22F-D8P7N103 | B | |
5.5 | 7.5 | 13.0 | 22F-D013N104(3) | C | |
7.5 | 10.0 | 18.0 | 22F-D018N104(3) | C | |
11.0 | 15.0 | 24.0 | 22F-D024N104(3) | C | |
480V 50/60 Hz 3-Phase With Integral EMC Filter(2) |
0.4 | 0.5 | 1.5 | 22F-D1P5N113 | A |
0.75 | 1.0 | 2.5 | 22F-D2P5N113 | A | |
1.5 | 2.0 | 4.2 | 22F-D4P2N113 | A | |
2.2 | 3.0 | 6.0 | 22F-D6P0N113 | B | |
3.7 | 5.0 | 8.7 | 22F-D8P7N113 | B | |
5.5 | 7.5 | 13.0 | 22F-D013N114(3) | C | |
7.5 | 10.0 | 18.0 | 22F-D018N114(3) | C | |
11.0 | 15.0 | 24.0 | 22F-D024N114(3) | C | |
(1) This filter is suitable for use with a cable length of up to 5 meters (16 feet) for EN55011 class A and 1 meter (3 feet) for EN55011 class B environment. (2) This filter is suitable for use with a cable length of up to 10 meters (33 feet) for EN61800-3 Second environment. (3) Catalog suffix ending with ‘4’, such as N104 and N114, indicate that an internal brake IGBT is supplied. |
